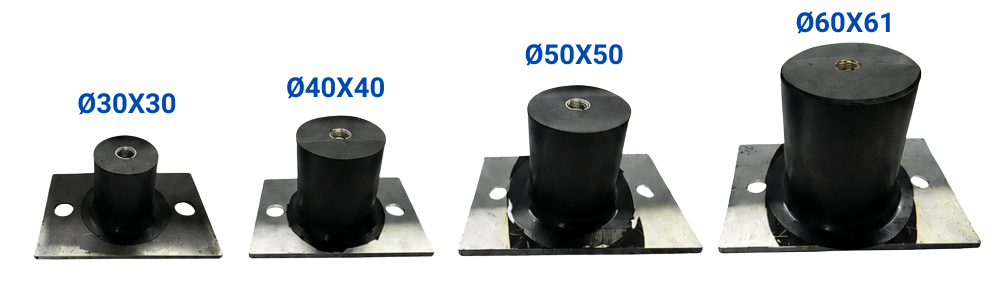

Modelos de Coxins Batentes
A linha BAT reúne coxins com corpo de borracha natural, chapa de aço e porca roscada. Consulte abaixo as características de cada modelo e confirme a seleção com a equipe da Fatruwal.
- FW BAT 01 · Ø30 × 30 mm
- FW BAT 02 · Ø40 × 40 mm
- FW BAT 03 · Ø50 × 50 mm
- FW BAT 04 · Ø60 × 61 mm
Capacidades e aplicações por modelo
No celular, deslize a tabela para os lados para consultar todas as colunas.
| Modelo | Referência | Aplicação típica | Capacidade nominal | Faixa recomendada | Deformação prevista |
|---|---|---|---|---|---|
| FW BAT 01 | FVC-BAT-3030-F516-NR60 | Pequenos motores, ventiladores, bombas leves e equipamentos auxiliares | 70 kgf | 10 a 50 kgf | ≈ 0,76 mm a 50 kgf ≈ 1,07 mm a 70 kgf |
| FW BAT 02 | FVC-BAT-4040-F516-NR60 | Ventiladores, condensadoras, motobombas e máquinas leves | 150 kgf | 70 a 110 kgf | ≈ 2,46 mm a 110 kgf ≈ 3,36 mm a 150 kgf |
| FW BAT 03 | FVC-BAT-5050-F38-NR60 | Máquinas industriais médias, redutores, bombas e compressores | 300 kgf | 150 a 225 kgf | ≈ 5,81 mm a 225 kgf ≈ 7,74 mm a 300 kgf |
| FW BAT 04 | FVC-BAT-6061-F38-NR60 | Máquinas pesadas, compressores, HVAC e bases industriais | 500 kgf | 300 a 375 kgf | ≈ 10,85 mm a 375 kgf ≈ 14,47 mm a 500 kgf |
Aplicações da linha BAT
- Motobombas
- Compressores
- Ventiladores
- Máquinas e equipamentos industriais
A escolha do modelo depende das condições de aplicação. Utilize as tabelas como referência inicial e solicite orientação para o seu equipamento.
Materiais dos coxins
- Corpo: borracha natural (NR 60).
- Chapa: aço SAE 1020.
- Porca roscada: aço zincado.
Tabela de dimensões
Medidas em milímetros, exceto a rosca da porca, indicada em polegadas.
No celular, deslize a tabela para os lados para consultar todas as medidas.
| Modelo | Diâmetro da borracha | Altura da borracha | Altura total | Espessura da chapa | Distância entre furos (centro a centro) | Largura da chapa | Comprimento da chapa | Diâmetro dos furos | Rosca da porca |
|---|---|---|---|---|---|---|---|---|---|
| FW BAT 01 | 30 mm | 30 mm | 33,20 mm | 3,20 mm | 65 mm | 55 mm | 85 mm | 10 mm | 5/16″ |
| FW BAT 02 | 40 mm | 40 mm | 43,20 mm | 3,20 mm | 65 mm | 55 mm | 85 mm | 10 mm | 5/16″ |
| FW BAT 03 | 50 mm | 50 mm | 53,20 mm | 3,20 mm | 90 mm | 75 mm | 120 mm | 10 mm | 3/8″ |
| FW BAT 04 | 60 mm | 61 mm | 64,20 mm | 3,20 mm | 90 mm | 75 mm | 120 mm | 10 mm | 3/8″ |
As medidas podem variar conforme a tolerância de fabricação. Para outras medidas, entre em contato com a Fatruwal.

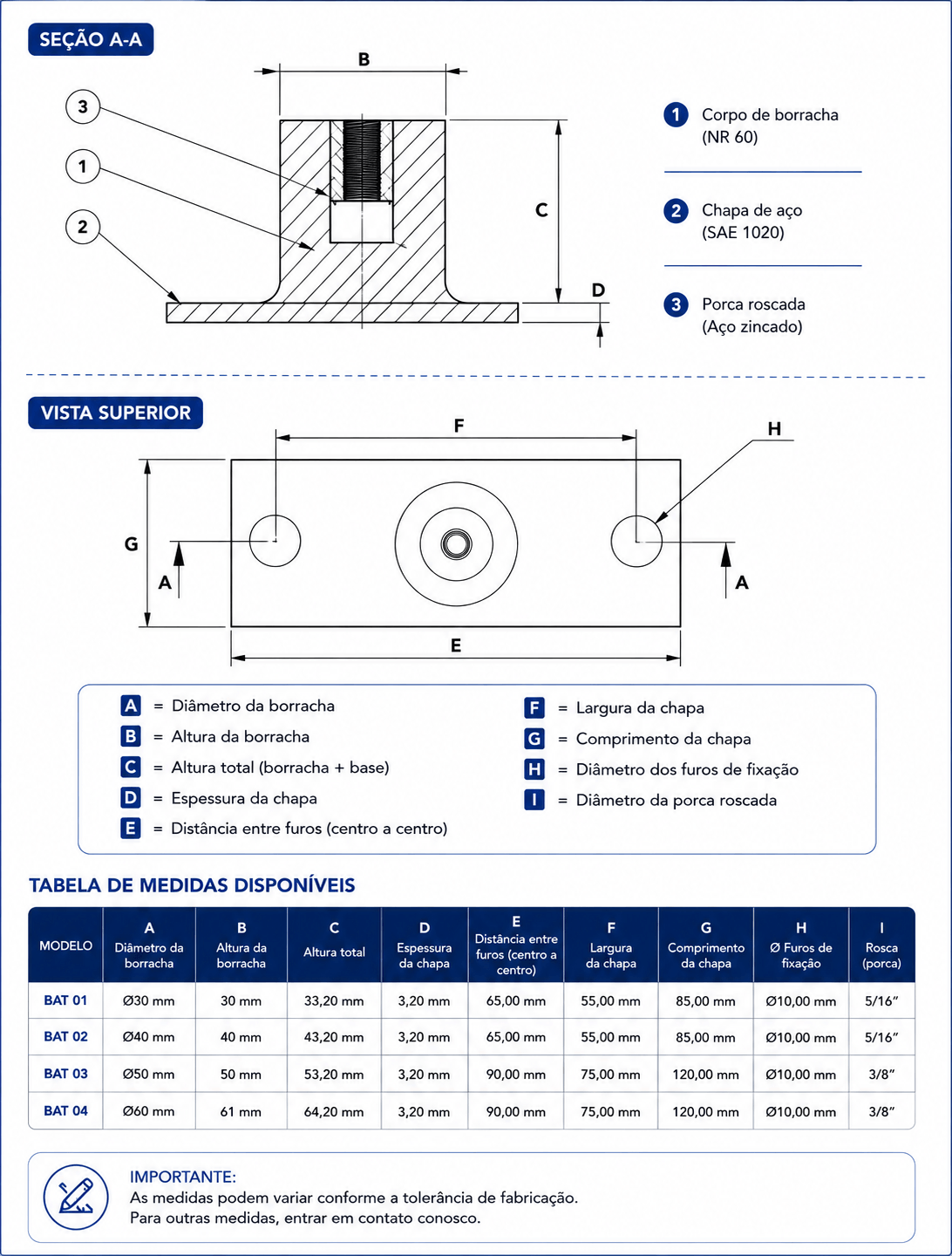

Desenho técnico
Solicite um orçamento para a linha BAT
Informe o modelo desejado, a quantidade e as condições de aplicação. A equipe Fatruwal pode orientar a seleção e confirmar a disponibilidade.
Precisa de outra configuração? Conheça o desenvolvimento de coxins especiais.
